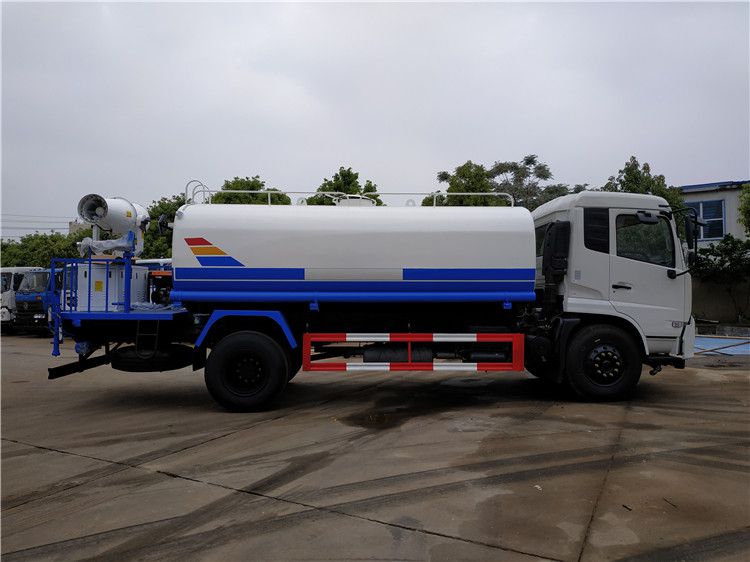

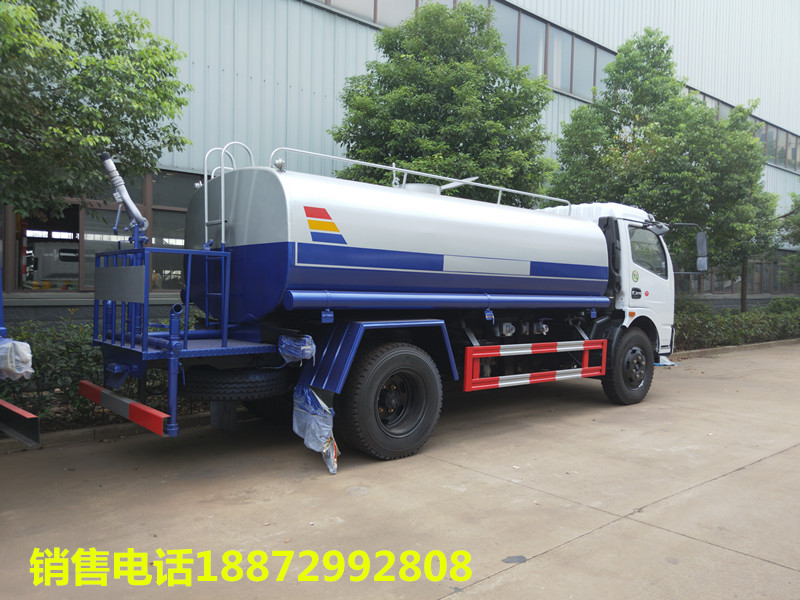

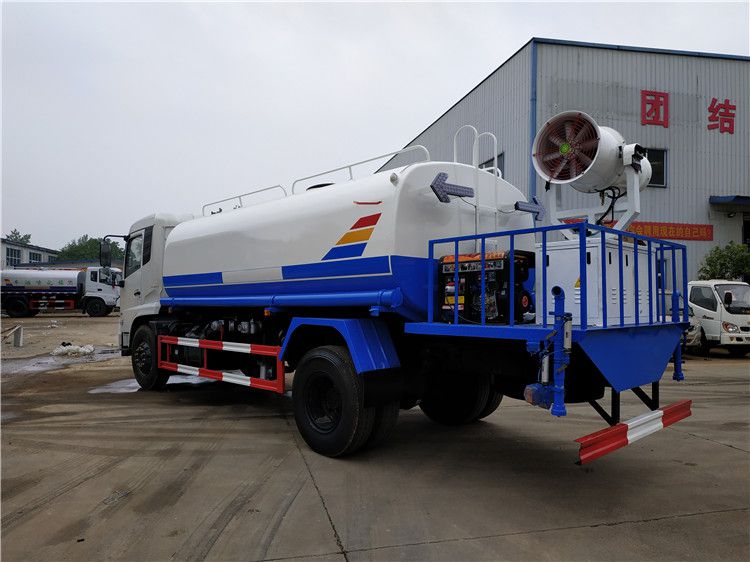

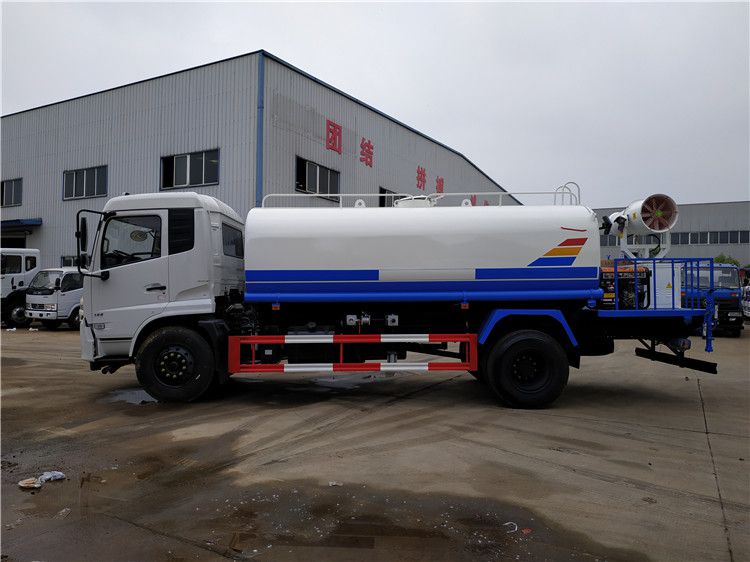

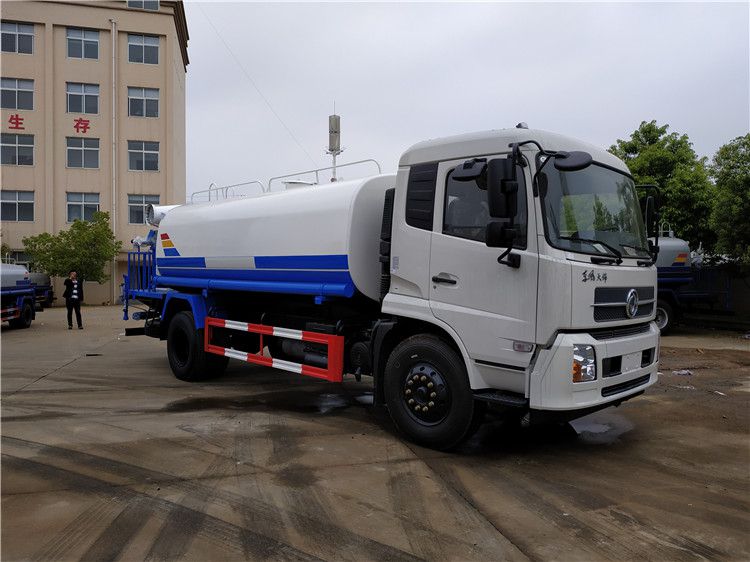

灑水車參數圖片

灑水車整車技術參數
產品商標	新東日牌	公告批次	301
產品名稱	灑水車	產品型號	YZR5180GSSE
總質量(Kg)	17995	罐體容積(m3)	11.45
額定載質量(Kg)	10910	外形尺寸(mm)	7500,8400×2500×3200
整備質量(Kg)	6890	貨廂尺寸(mm)	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	3	鞍座最大載質量(Kg)
接近角/離去角(°)	19/9,19/11	前懸/后懸(mm)	1230/2320,1230/2670
軸荷(Kg)	6500/11495	最高車速(Km/h)	110
備注	隨底盤選裝駕駛室;品名:水;密度:1000千克/立方米;有效容積:11.45立方米; 外形尺寸長(mm)/軸距(mm)/后懸(mm)/罐體尺寸(長×長軸×短軸)(mm)對應關系吸程≧7米， 灑水寬度≧14-16米，射程≧25-30米，引水時間<5min，流量60m3/h。前沖(噴)、后灑、 帶側噴(花灑)、帶后工作平臺、平臺上安裝綠化灑水高炮(炮噴射形狀可調節：直沖、大雨、 中雨、毛毛雨、霧狀、可連續調節，360°旋轉)，配消防接口，自流閥，濾網，帶自吸自排功能。 配備大功率專用灑水泵，泵可自吸自排，安裝過濾網，帶消防接口，可通過消防栓進水， 帶自流閥，隨車選裝20米綠化卷盤，可噴灑農藥，罐體金屬漆。罐體有橢圓和方圓罐兩種， 可根據用戶的要求定做。 裝置等部件組成。水泵、取力器、球閥、濾網均為國家標準產品，具有性能優良， 罐體為橢圓形或方形，采用武鋼優質碳鋼板制成，罐體倉內1.5米一道隔板，具有防波防蕩作用，
灑水車底盤技術參數
底盤型號	EQ1181LJ9BDE	底盤名稱	載貨汽車底盤
商標名稱	東風牌	生產企業	東風汽車股份有限公司
軸數	2	輪胎數	6
軸距(mm)	4500,5200,3950
輪胎規格	10.00R20,295/80R22.5
鋼板彈簧片數	8/10+7	前輪距(mm)	1923,1949
燃料種類	柴油	后輪距(mm)	1865
排放依據標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
YC4EG185-50 ISB180 50 ISB210 50	廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司	4730 5900 5900	136 132 155
