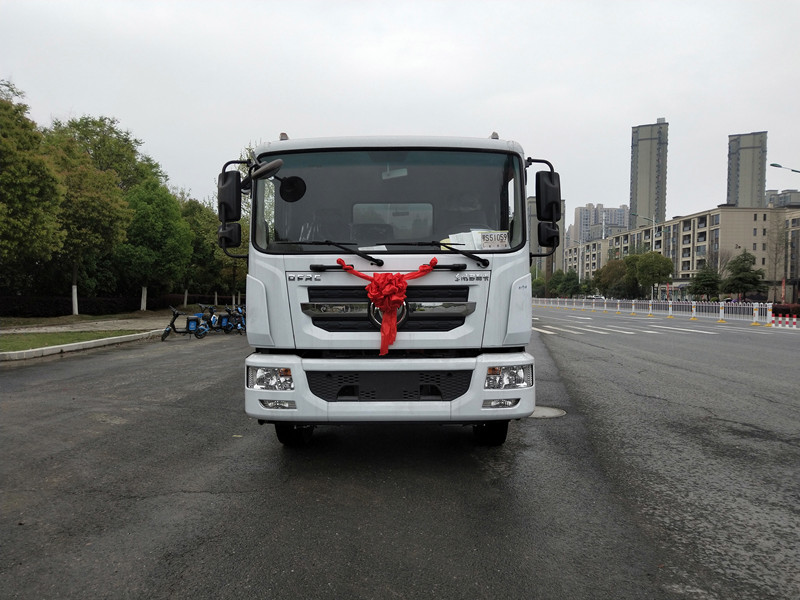

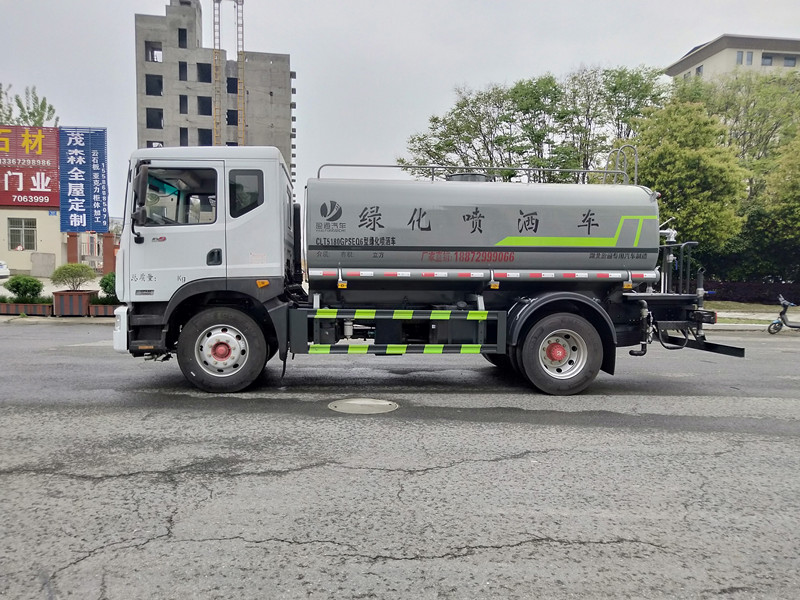

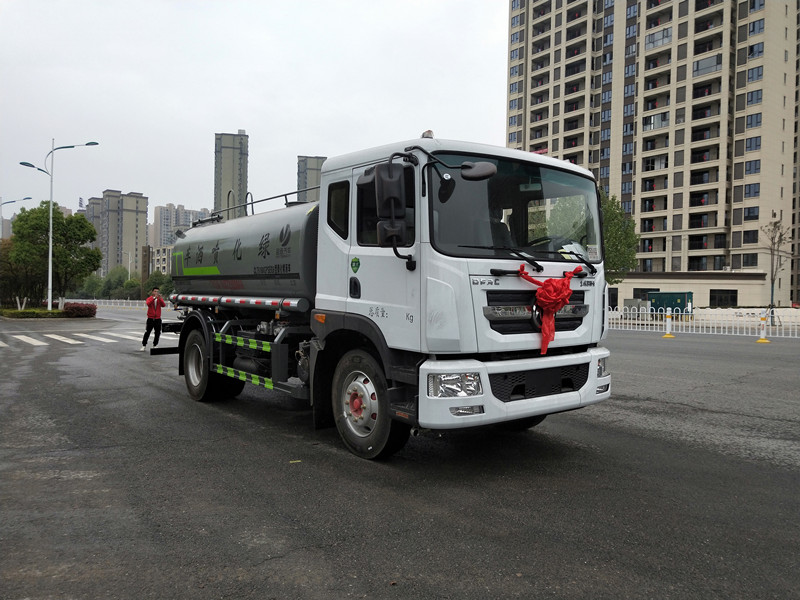

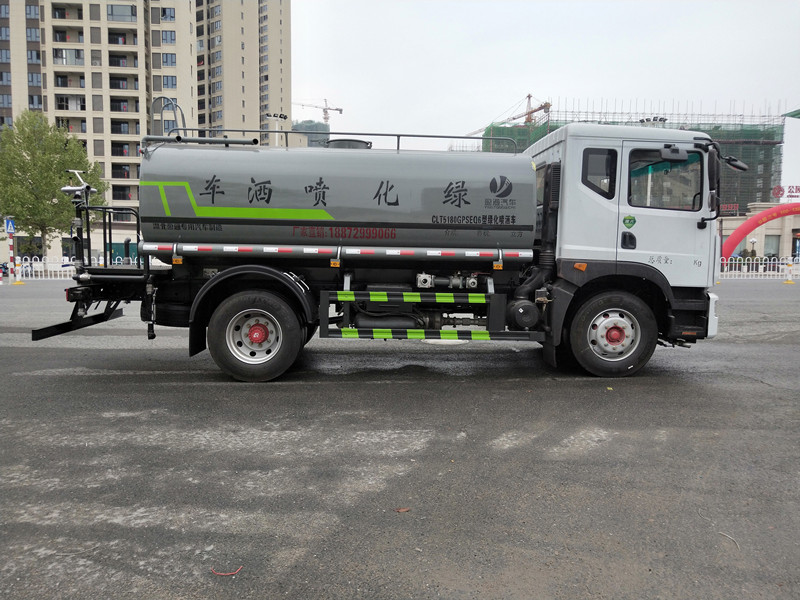

東風 D9 14.4 方灑水車產品介紹

灑水車又稱為噴灑車、多功能灑水車、園林綠化灑水車。灑水車 適合于各種路面沖洗，樹木、綠化帶、草坪綠化,道路、廠礦企業施工 建設，高空建筑沖洗。灑水車也可以作為運水車使用，最常見的車型 有環衛灑水車、多功能灑水車、綠化灑水車幾大類。 我公司產品標配前噴（鴨嘴）、后沖、后灑、側噴、后置式工作 平臺，平臺上配置綠化水炮（可 360°旋轉，既可以調成柱狀，也可 以調成霧狀，更可以調成直沖狀、大雨、中雨、小雨、毛毛雨），配 備優質大功率專用灑水泵（可自吸自排，可從河里或池塘抽水到罐體）， 取力器，雜物過濾網，消防接口,自流球閥系統、取力器、球閥、濾網 均為國家標準產品，主管道加粗，法蘭墊、法蘭盤加厚，大通徑球閥。 整體具備性能優良安全可靠、效率高、流量大、維修方便等特點。

東風 D9 14.4 方灑水車產品配置 1.底盤配置： 發動機康明斯 230 馬力（六缸），法士特 8 檔變速箱，2315 駕駛 室,3.9T 前橋，8T 后橋，10.00 鋼絲胎，軸距 3950，250 大梁，斷氣 剎，空調，電動玻璃，中控鎖。2.上裝配置： 1、罐體約為 14.4 方， 2、邊燈帶電，罐體尾部上方標配 2 個紅色示寬燈， 3、標配前噴為鴨嘴直沖，標配后沖，用戶可根據自己的需求，來調 整對沖位置。 4、沖孔平臺（承載能力加強），炮筒后蓋為定制型螺栓卡扣， 5、前噴、后沖、后灑、側噴，綠化高炮開關球閥均采用 50 大通經 不銹鋼球閥， 6、新式軸承式水炮，更加耐用， 7、60-90 型水泵， 8、防腐法蘭墊片， 9、鋁制后灑，不易炸開 10、罐體自動焊（美國林肯焊機及電源），拼板自動焊接，封頭環 縫焊接，無氣孔，焊縫美觀。 11、側護網、后保險杠、均為螺栓連接，方便拆卸，維修方便。 12、塑料擋泥板，替代鐵擋泥板，更加輕便，用螺栓連接，方便拆 卸。 13、前部、后部主管連接處為 6 孔圓法蘭，不易沖墊

東風 D9 14.4 方灑水車產品主要技術參數 序號 名稱 型號、規格 1 整車型號 CLT5180GPSEQ6 型綠化噴灑車 2 發動機型號 B6.2NS6B230 3 發動機馬力/功率 康明斯 230 馬力/169KW 4 發動機排量 6200ML 5 變速箱 法士特 8 檔（帶高低檔） 6 輪胎規格 10.00 鋼絲胎 7 軸距 3950 8 總質量 18000KG 9 整備質量 6480KG 10 額定載質量 11300KG 11 整車尺寸（長×寬×高） 7.75*2.5*3.3 12 罐體容積 14.4 方 13 燃料種類 柴油 14 排放標準 國六 15 水泵型號 60/90 16 罐體材質 Q235 碳鋼

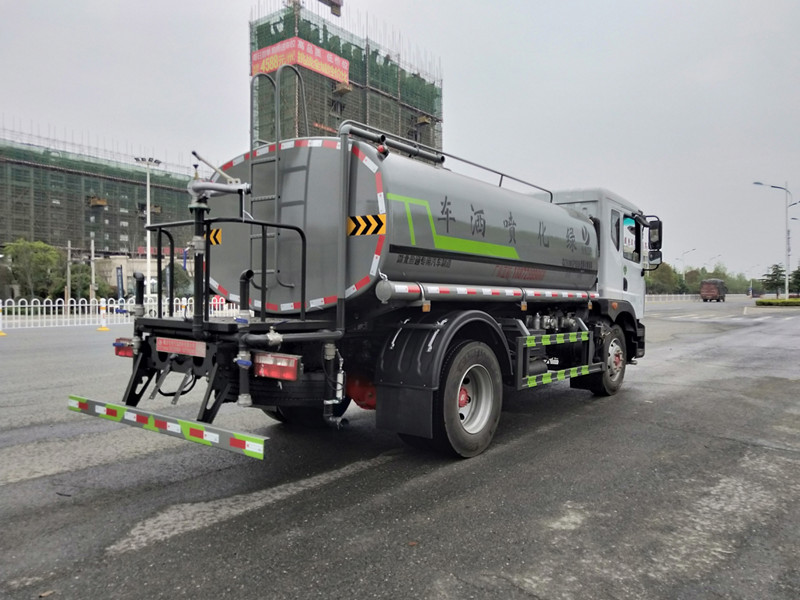

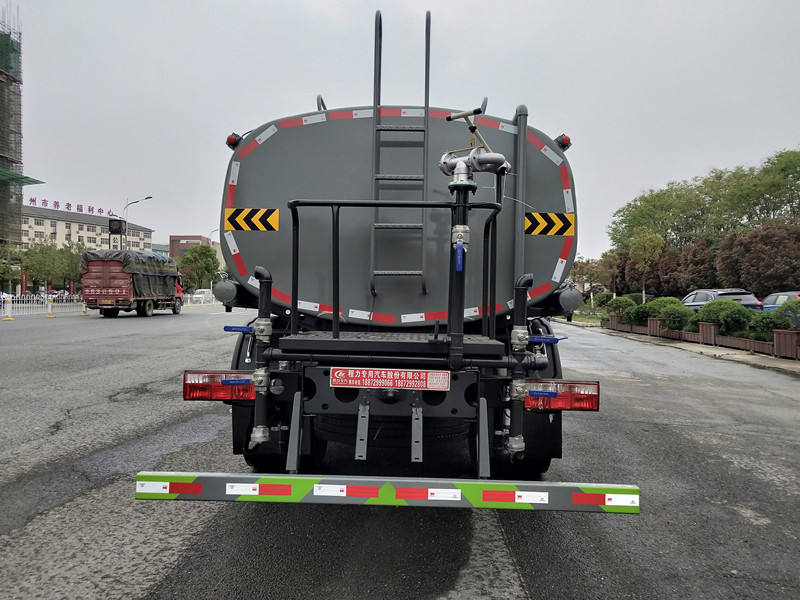

東風 D9 14.4 方灑水車產品功能展示 前沖鴨嘴 后灑 后對沖 高炮 高位花灑 側噴

東風 D9 14.4 方灑水車產品分解圖 六．產品工藝介紹 產品配件 參數 示例圖片 罐體封頭自動焊 自動焊接罐體 大型卷板機滾壓，拼板與封 頭對接全自動焊接，焊縫美 觀，不開裂，無漏焊，保證 罐體強度。 罐體表面處理 罐體成型后需要表面處理 ①噴砂拋丸（表面焊渣及雜 質清除，罐體表面平整潔凈） ②表面防銹噴漆處理，以免 日后使用生銹，保證罐體使 用壽命長。 管路 管路為無縫管，并做防銹處 理 高炮 新式高壓軸承水炮 出水管道球閥 50 大通徑不銹鋼沖孔平臺（承載能力加 后工作平臺 強） 螺栓連接，方便拆卸，維 后防護 修方便 防腐耐高壓墊片及法蘭 法蘭墊片 盤 加厚加大框架式踏腳板， 踏腳板 安全方便 螺栓連接，方便拆卸，維 側防護 修方便 副梁包邊，保護副梁和防 副梁 止底板撕裂，加裝配置（非標配） 電動炮 倒車影像 氣缸 氣動閥 工具箱 箭頭燈
